Добавление атрибута в формулу осуществляется путём перетаскивания атрибута из списка слева в шаблон строки, где он получает порядковый номер в треугольных скобках, например, <1>. Если позицию атрибута необходимо изменить в записи, то её следует перетащить, используя функцию Drag&Drop непосредственно в шаблоне строки. Либо атрибут может быть
скопирован из другой формулы.
|
|
Атрибуты родительской группы не могут быть добавлены в шаблон строки. Если их необходимо использовать в записи, то следует переключится на скрипт Groovy и дописать ссылку на атрибут непосредственно в нём.
|
Ниже шаблона строки даётся легенда, поясняющая какому атрибуту, какой номер соответствует. Наименование атрибута также доступно во всплывающей подсказке (hint) при наведении курсора на номер в строке с шаблоном.
Кроме атрибутов в шаблоне строки могут быть использованы константы – значения, которые присутствуют в записи независимо от остального содержимого. Это могут быть служебные символы типа «-», «/» либо слова, аббревиатуры, значение атрибута. Добавление констант осуществляется через контекстное меню под правой кнопкой мыши.

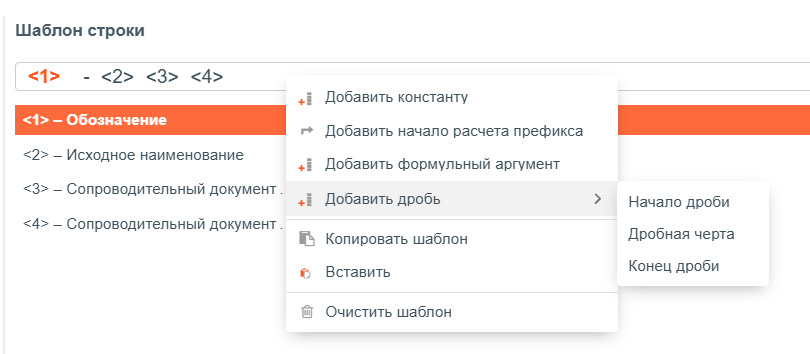

Добавление в шаблон дополнительных объектов - констант, формул, дробей
Значение константы задается на вкладке Параметры вывода в ячейке Константа. Для доступа к вводу данных необходимо выбрать этот объект в строке или списке аргументов. Если в качестве константы необходимо добавить значение какого либо атрибута, то его следует перетащит в ячейку Константа из списка слева. Также можно ввести атрибут вручную, заключив его наименование в [квадратные скобки] и поставив перед ним знак @.
Добавление атрибута в качестве константы
Добавить формульный аргумент - команда отвечает за вставку в формулу области, где можно задать значение в виде скрипта Groovy. Скрипт записывается в специальном поле на вкладке Параметры вывода.
Добавить начало расчета префикса - команда добавляет константу <начало расчета префикса> для условного форматирования вводимых переменных. Все аргументы после данной константы будут интерпретироваться Системой как префикс дроби. Менять значение этой константы запрещено.
Добавить дробь - команда из трех дополнительных команд обеспечивающая формирование значения вычисляемого атрибута в виде дроби. Каждая из команд позволяет добавить константу после которой все аргументы будут интерпретироваться как соответствующее значение дроби:
-
Начало дроби - открывает запись атрибутов, входящих в числитель;
-
Дробная черта - показывает положение черты дроби, закрывает запись числителя и открывает запись атрибутов, входящих в знаменатель;
-
Конец дроби - закрывает запись знаменателя в шаблоне строки.
Менять значение этих констант запрещено.

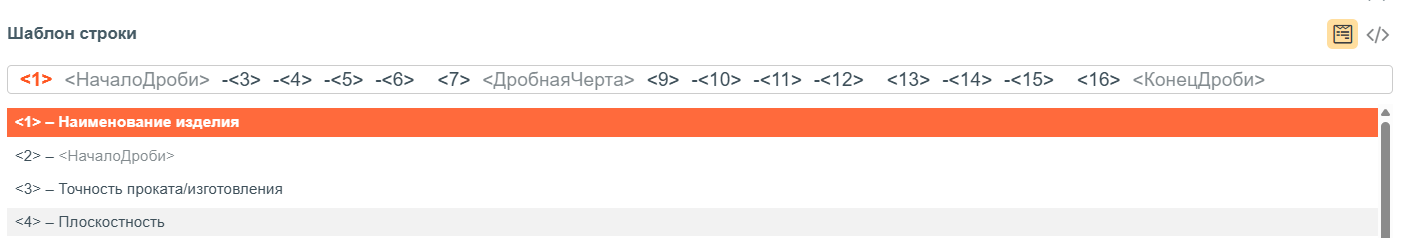

Пример формирования дроби в шаблоне строки
