Настройка декларативной совместимости выполняется в карточке позиции в разделе Совместимости в режиме редактирования (см. п. "Управление пакетами изменений"). Совместимости предназначены для создания и настройки семантических связей между различными объектами НСИ. Очевидным примером семантической связи является, например, указание аналогов для материалов или режущего инструмента. Кроме этого, совместимости могут устанавливаться и для более сложных видов связей. Создание нового вида совместимости выполняется в представлении Конфигурация данных (см. п. "Репозиторий семантических связей") или может быть выполнено с использованием диаграммы связей совместимости, которая вызывается соответствующей кнопкой в разделе Совместимости.
Для создания семантической связи в позиции следует:
Установить курсор на нужной позиции и перейти в карточку;
Развернуть раздел Совместимости и выбрать из выпадающего списка нужный вариант семантической связи. Количество настраиваемых совместимостей не ограничено!;
В строке с добавленным вариантом семантической связи нажать кнопку Добавить;

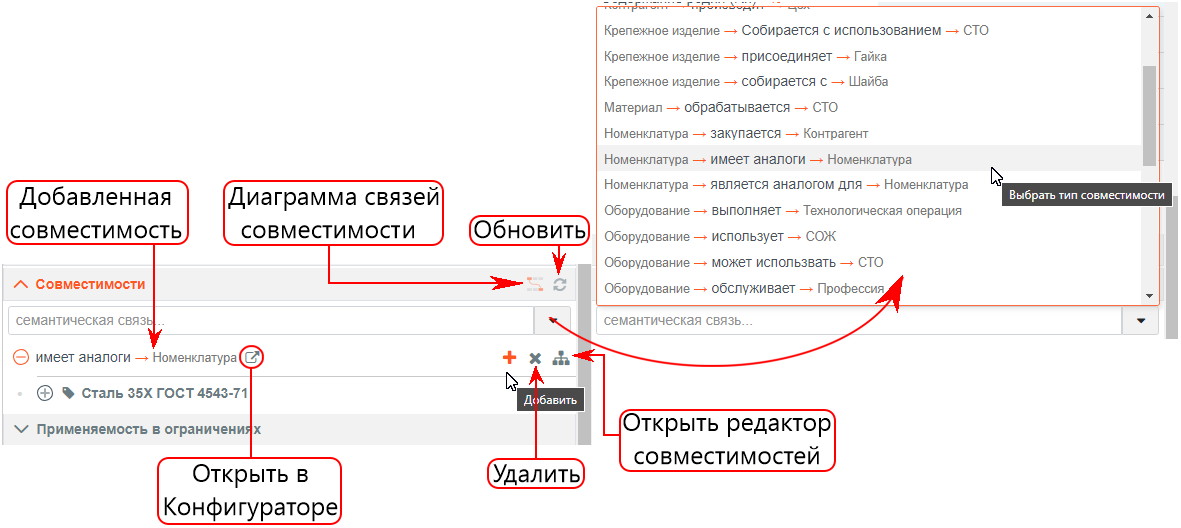

Добавление новой совместимости в карточке позиции
В открывшемся дополнительном окне со справочниками найти нужную позицию (можно использовать любые виды поиска) или несколько позиций, установить курсор на требуемом объекте и нажать кнопку Выбрать (внизу справа). Для выбора нескольких позиций нужно держать нажатой кнопку <Ctrl> при выборе объектов.
При создании совместимости между позициями после нажатия на кнопку Ок в окне Подтверждение, в карточке появится связанная позиция или позиции, каждая из которых может быть удалена из списка кнопкой Удалить в строке с названием позиции.
Для работы с совместимостями также можно использовать Редактор совместимостей, окно которого вызывается кнопкой Открыть редактор совместимостей. Редактор позволяет:
отображать большое количество собственных и унаследованных связей совместимостей текущей позиции / группы с другими позициями и группами;
выполнять поиск среди совместимых позиций;
выполнять фильтрацию по собственным / унаследованным от группы связям.
Кнопки для добавления и удаления совместимостей располагаются над списком совместимых объектов. Рядом располагается указание на количество собственных и унаследованных совместимостей, которые могут использоваться для быстрой фильтрации позиций в таблице - для этого необходимо щелкнуть левой кнопкой мыши на нужном признаке.
Кнопка Удалить все собственные обеспечивает удаление собственных совместимостей, при этом совместимости, унаследованные от справочной группы затронуты не будут.

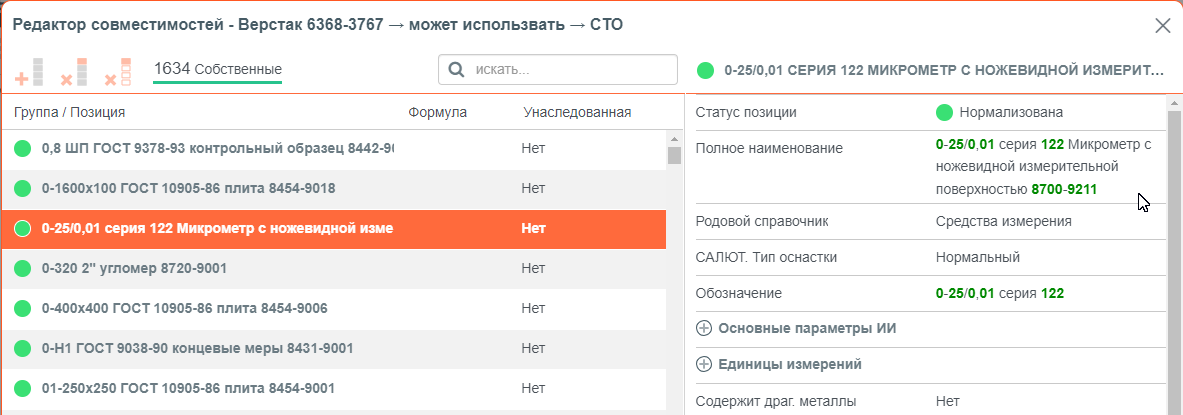

Окно Редактор совместимостей
Кнопка Диаграмма связей совместимости вызывает окно Связи совместимости, где можно изменить существующие и настроить новые семантические связи. Описание последовательности настройки связей приведено в п. Репозиторий и настройки семантических связей.
В Модуле импорта и репликации (см. раздел "Импорт и репликация") поддерживается импорт и экспорт совместимостей, с помощью которого можно организовать:
импорт совместимостей оборудования, оснастки и технологических операций между собой из PDM-системы;
экспорт аналогов и замен в систему организации коммерческих закупок, в которой важно понимать какие номенклатурные позиции на какие могут быть заменены.
