При работе с 3D-моделью на панели инструментов CAD-системы пользователю также доступна отдельная вкладка SemanticMDM, на которой расположены две кнопки – Указать материал и Удалить материал.

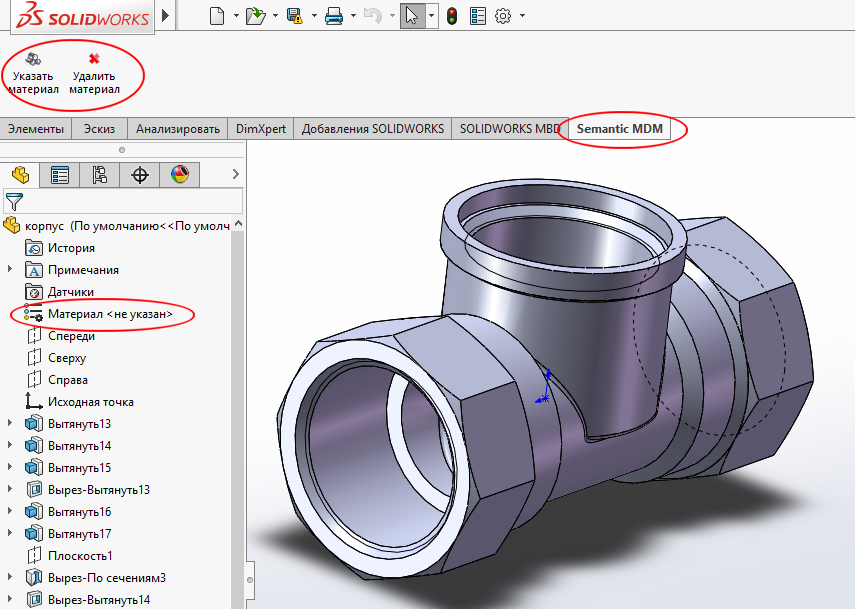

ПанельSemanticMDMв рабочем окнеSolidWorks
При нажатии на кнопку Указать материал будет запущен WEB-портал, причём для работы будут доступны только два справочника – Материалы и Сортаменты.
В нужном справочнике следует найти (см. раздел «Поиск данных») нужную позицию и, установив на неё курсор, нажать кнопку Выбрать, которая расположена в правом нижнем углу окна справочника. После этого выбранный материал или сортамент будут записаны в дереве построения.
Если материал выбирался для модели, то, по умолчанию, ей будет присвоен цвет, который зарегистрирован в справочнике для этого материала.
Кнопка Удалить материал позволяет удалить сведения о материале, присвоенном модели.

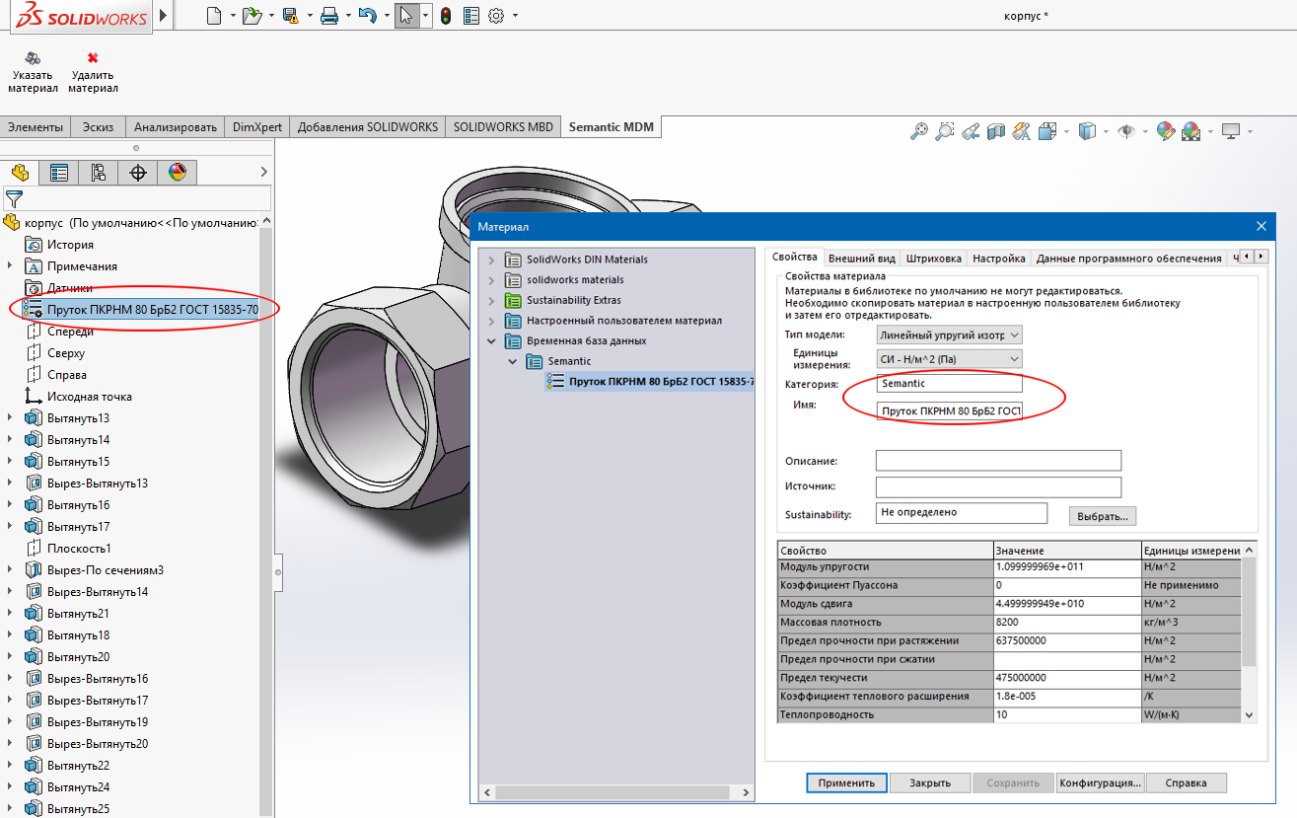

Материал 3D-модели в дереве и окне редактирования

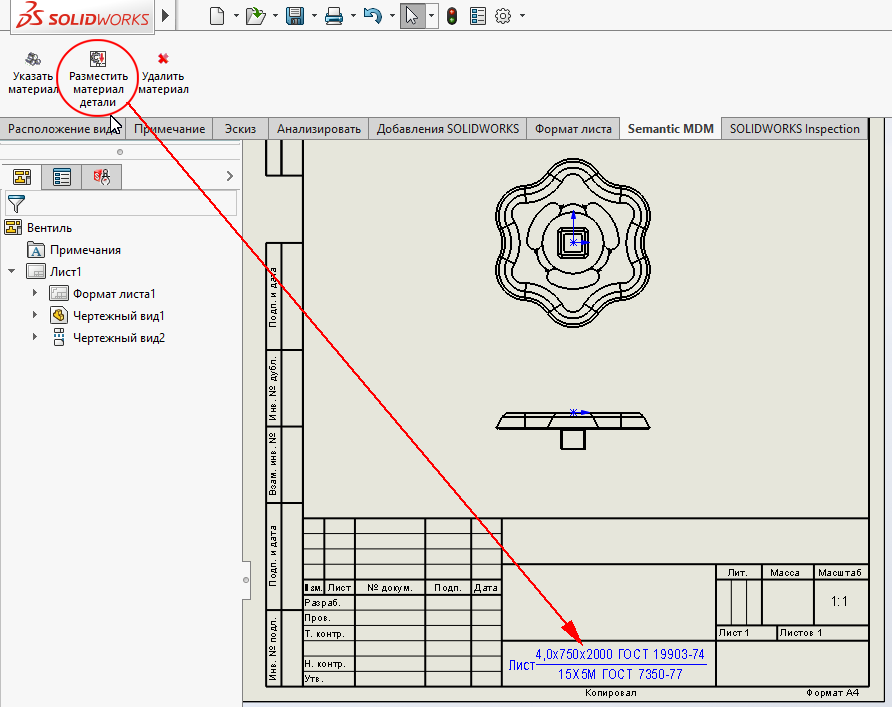

При создании чертежа из модели необходимо вписать данные о материале в основную надпись. Для этого в режиме чертежа используется кнопка Разместить материал. При нажатии на эту кнопку материал, присвоенный ранее 3D-модели, будет размещён в соответствующей графе.
